ЛИНИЯ ПОПЕРЕЧНОЙ РЕЗКИ
Линия поперечной резки в основном предназначена для переработки рулонного стального проката – горячекатаных, холоднокатаных, оцинкованных рулонов, а также рулонов нержавеющей стали – в плоские листы заданной длины путем выполнения операций размотки, правки, поперечной резки и штабелирования. Она широко применяется в металлообработке, строительстве, машиностроении и других отраслях.
Видео работы оборудования
Модельный ряд
| № | Модель | Толщина листа (мм) | Масса рулона (т) | Ширина листа (мм) | Скорость резки (м/мин) | Длина резки (м) | Площадь участка (м²) |
|---|---|---|---|---|---|---|---|
| 1 | CTL1250 | 0.3-3 | 20 | 600-1250 | 20-60 | 1-12 | 34X9 |
| 2 | CTL1250 | 1-6 | 20 | 600-1250 | 20-40 | 1-12 | 36X9 |
| 3 | CTL1250 | 3-12 | 25 | 600-1250 | 0-26 | 1-12 | 42X9 |
| 4 | CLT1600 | 0.3-4 | 30 | 900-1600 | 20-50 | 1-12 | 34X11 |
| 5 | CLT1600 | 1-6 | 30 | 900-1600 | 20-40 | 1-12 | 36X11 |
| 6 | CLT1600 | 4-16 | 30 | 900-1600 | 0-20 | 1-12 | 44X11 |
| 7 | CLT2000 | 0.4-4 | 30 | 1000-2000 | 15-30 | 1-12 | 58X12 |
| 8 | CLT2000 | 1-6 | 30 | 1000-2000 | 0-28 | 1-12 | 61X12 |
| 9 | CLT2000 | 5-20 | 30 | 1000-2000 | 0-20 | 1-12 | 60X12 |
| 10 | CLT2500 | 2-12 | 35 | 1000-2500 | 0-26 | 1-12 | 62X13 |
| 11 | CLT2500 | 6-25 | 35 | 1000-2500 | 0-15 | 1-12 | 65X13 |

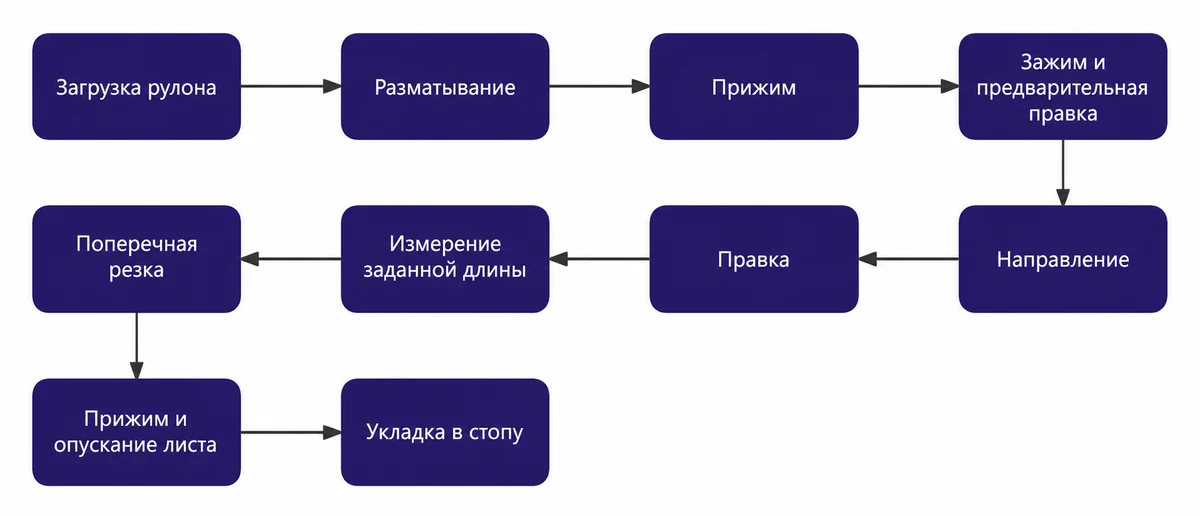

Технологический процесс
Ключевые преимущества
- Широкий диапазон применения: Толщина защитной пластины 0.3–25 мм, ширина 600–2500 мм, подходит для различных стальных материалов.
- Высокая точность резки: Система фиксированной длины энкодера обеспечивает погрешность длины ≤±1 мм с плоскими торцевыми поверхностями.
- Высокая эффективность производства: Максимальная скорость резки 60 м/мин, автоматическая непрерывная работа, сокращение времени простоя

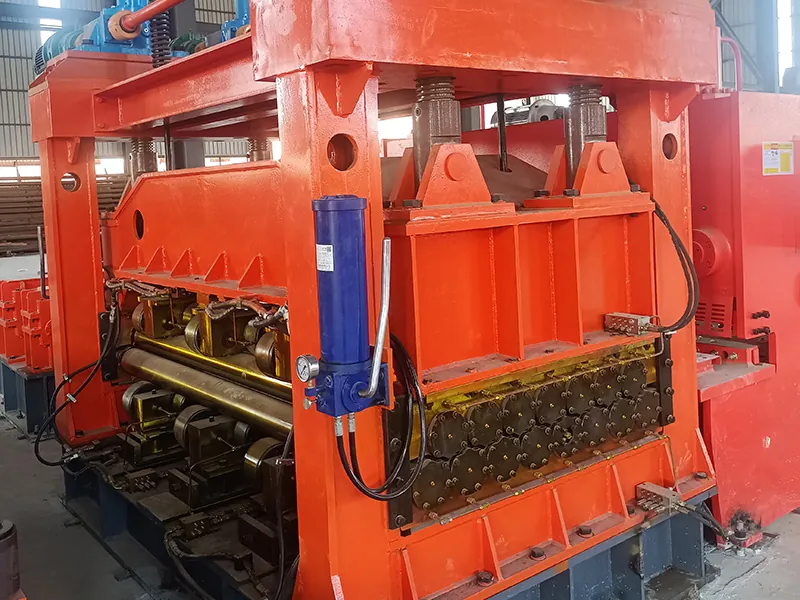

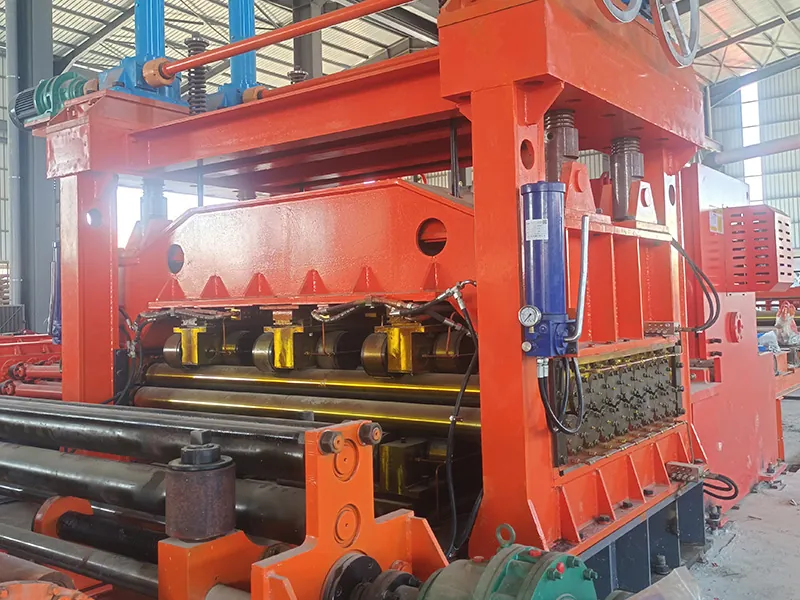

- Отличный эффект выравнивания: Многовалковый правильный станок устраняет такие дефекты, как волнистость и изгиб, обеспечивая соответствие стандартам плоскостности пластин.
- Высокая автоматизация: Полный PLC контроль, обеспечивающий автоматическое производство и снижение трудозатрат.

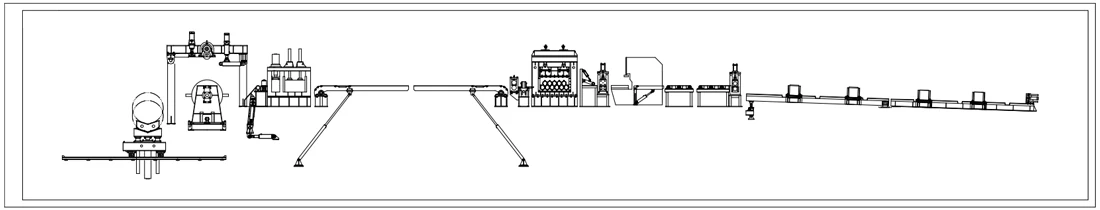

Планировка линии
Часто задаваемые вопросы
Какие типы стальных листов можно обрабатывать с помощью линии поперечной резки?
Он может обрабатывать различные металлические листы, такие как горячекатаные листы, холоднокатаные листы, оцинкованные листы, листы из нержавеющей стали и листы с цветным покрытием. Конкретную модель следует выбирать в зависимости от твердости и толщины материала.
Какую максимальную толщину и ширину листа может обрабатывать машина?
Максимальная толщина и ширина пластины, которую может обрабатывать аппарат, составляют 25 мм и 2500 мм соответственно (соответствует модели CTL2500). Конкретную модель можно выбрать в соответствии с требованиями.
Может ли машина работать непрерывно в течение 24 часов?
При стандартной работе и соблюдении условий смазки машина может осуществлять непрерывное производство в течение 24 часов, что подходит для трехсменного режима производства на крупных предприятиях по обработке листового проката.
