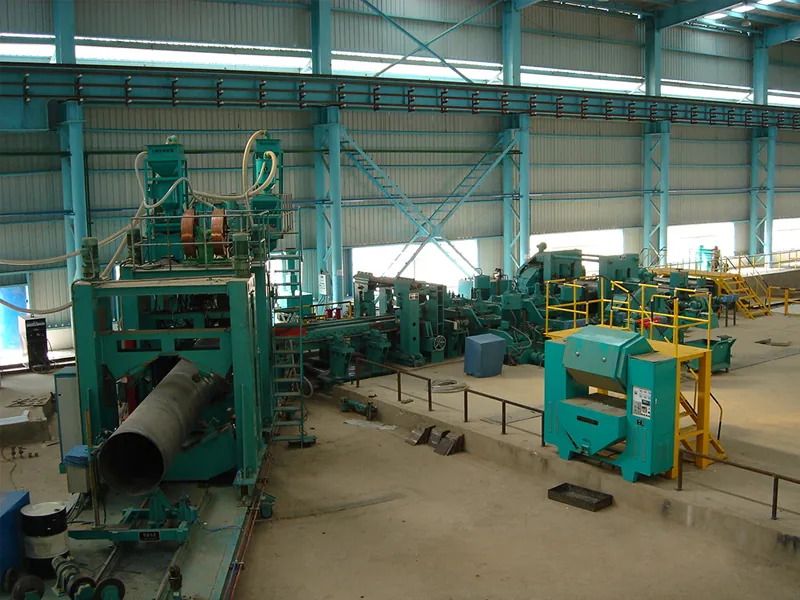

ЛИНИЯ ПРОИЗВОДСТВА СПИРАЛЬНОШОВНЫХ ТРУБ (SSAW)

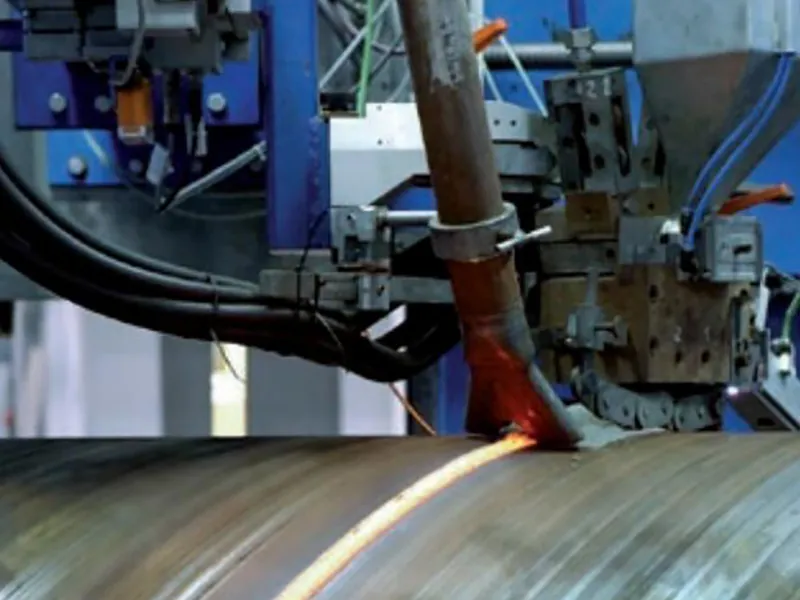

Линия производства спиральношовных труб SSAW, выпускаемая нашей компанией, представляет собой специализированное оборудование для производства труб методом спиральной сварки под слоем флюса. Технологический процесс включает размотку и правку стальных рулонов, подачу полосы в формовочный стан под заданным углом, холодную гибку в непрерывную цилиндрическую трубу на основе трёхвалковой формовки и последующую сварку спирального шва дуговой сваркой под слоем флюса. Линия позволяет изготавливать спиральношовные трубы большого диаметра в диапазоне от Φ219 мм до Φ3000 мм, которые находят широкое применение в транспортировке нефти и газа, городских системах водоснабжения и водоотведения, а также в качестве стальных свай для фундаментов и других областях.
Видео работы оборудования
Модельный ряд
| № | Модель | Размер продукции (мм) | Ширина полосы (мм) | Толщина (мм) | Масса рулона (т) | Установленная мощность (кВт) | Площадь участка (м²) |
|---|---|---|---|---|---|---|---|
| 1 | LH-400 | Φ219-φ426 | 400-750 | 3-8 | 10 | 180 | 18x180 |
| 2 | LH-500 | Φ219-φ529 | 400-800 | 3-10 | 15 | 200 | 18X180 |
| 3 | LH-600 | Φ219-φ630 | 450-1050 | 3-12.7 | 20 | 240 | 21X180 |
| 4 | LH-700 | Φ219-φ720 | 500-1250 | 3-12.7 | 20 | 260 | 21X180 |
| 5 | LH-800 | Φ219-φ820 | 500-1300 | 3-12.7 | 25 | 380 | 24X180 |
| 6 | LH-1000 | Φ219-φ1020 | 500-1300 | 3-14 | 25 | 390 | 24X180 |
| 7 | LH-1400 | Φ325-φ1420 | 500-1560 | 6-20 | 30 | 400 | 26X180 |
| 8 | LH-1600 | Φ426-φ1620 | 500-1560 | 6-20 | 30 | 510 | 30X180 |
| 9 | LH-1800 | Φ508-φ1820 | 1100-1600 | 8-20 | 30 | 510 | 30X180 |
| 10 | LH-2000 | Φ508-φ2020 | 1200-2000 | 8-25.4 | 40 | 530 | 30X180 |
| 11 | LH-2400 | Φ508-φ2400 | 1200-2000 | 8-25.4 | 40 | 530 | 30X180 |
| 12 | LH-3000 | Φ508-φ30002 | 1200-2000 | 8-25.4 | 40 | 530 | 30X180 |

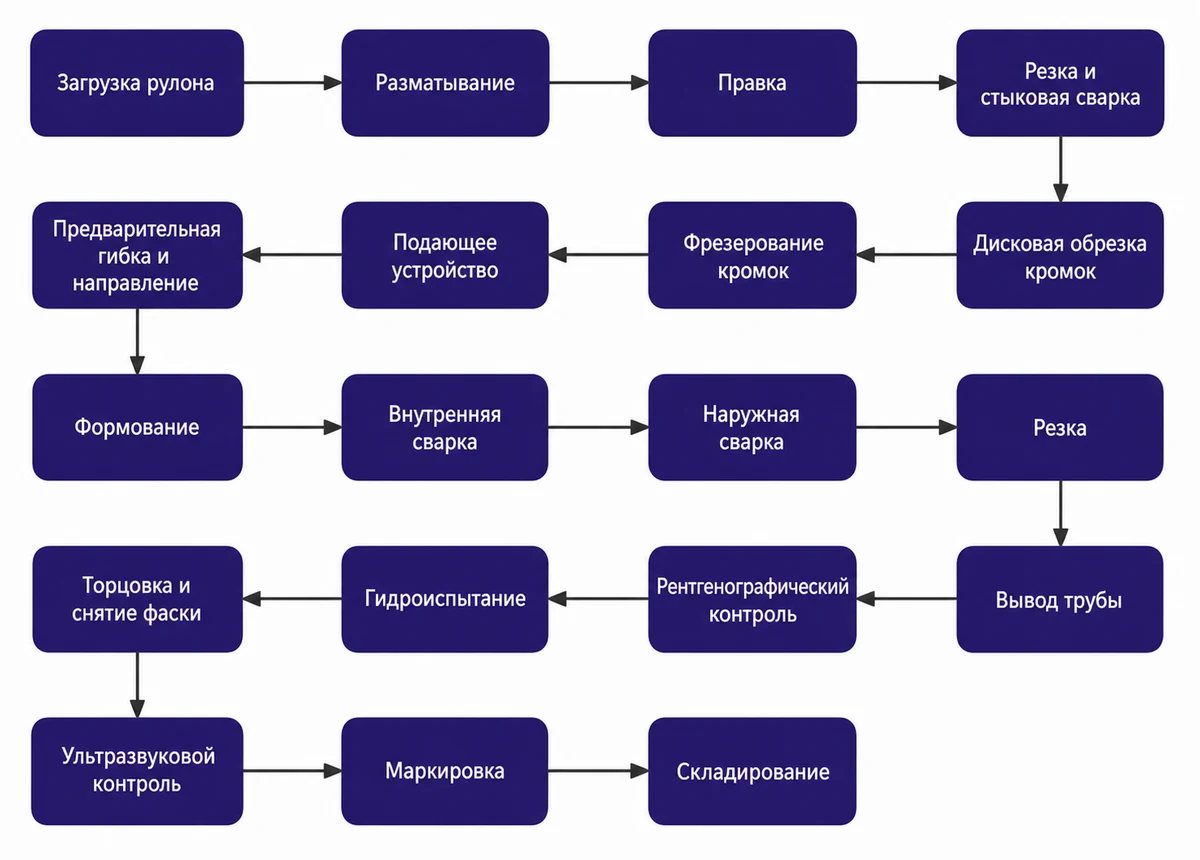

Технологический процесс
Ключевые преимущества
- Адаптация под большой диаметр, полный охват спецификаций: Может производить полную серию спиральношовных труб большого диаметра от Φ219 мм до Φ3000 мм, адаптируясь к потребностям нефтегазовой, коммунальной, металлоконструкционной и других отраслей.
- Зрелый процесс, стабильное формирование: Принять принцип трехвалковой спиральной формовки, непрерывную прокатку стальной полосы, высокую точность округлости и стабильное качество формовки.
- Надежное качество сварки: Благодаря внутреннему и внешнему процессу сварки под флюсом в сочетании с рентгеновским, ультразвуковым неразрушающим контролем и гидравлическим контролем качество сварного шва соответствует международным стандартам.
- Высокая автоматизация, снижение затрат и повышение эффективности: Полностью автоматическое непрерывное производство всего процесса, меньше ручного вмешательства, что значительно повышает эффективность производства и снижает затраты на рабочую силу.
- Идеальный индивидуальный сервис: Возможна настройка эксклюзивных агрегатов и производственных линий в соответствии со спецификациями труб, производственной мощностью и условиями площадки заказчика.

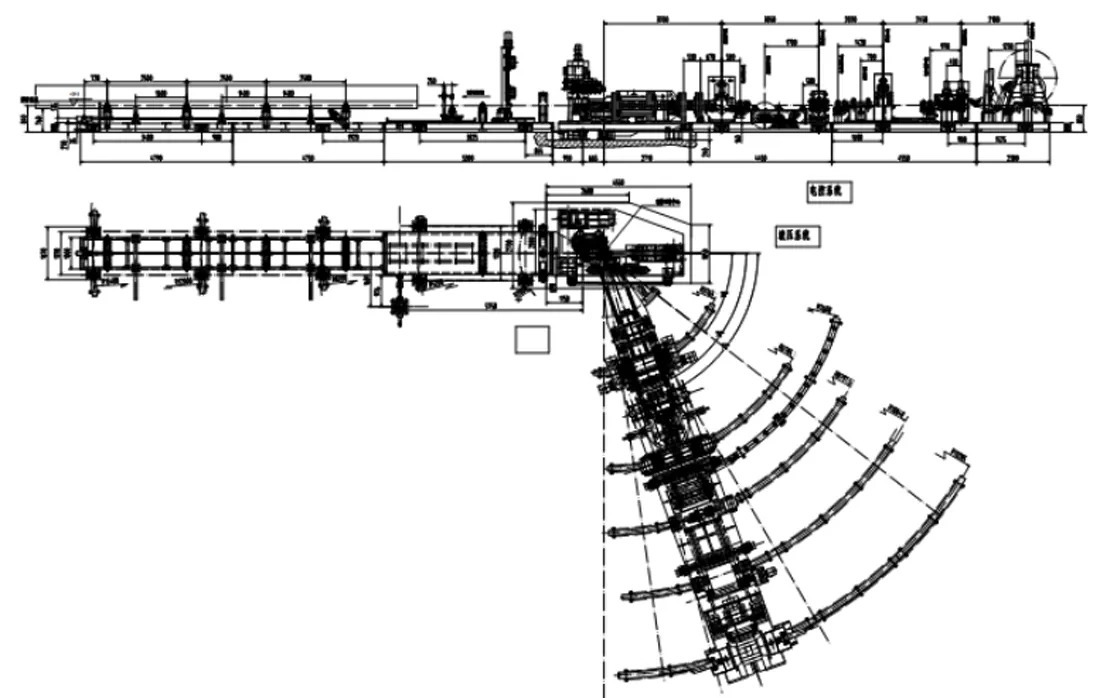

Планировка линии
Часто задаваемые вопросы
Как обеспечить качество сварки оборудования?
Принять внутренний и внешний процесс сварки под флюсом, оснащенный тремя процессами контроля качества: Рентгеновский контроль, ультразвуковой контроль и гидравлические испытания, а качество сварных швов соответствует отечественным и зарубежным стандартам, таким как API и GB.
Какова несущая способность трубы SSAW?
Характеристики выдерживания давления строго проверяются посредством гидростатических испытаний, которые могут соответствовать требованиям к условиям работы при различных уровнях давления, таких как транспортировка нефти и газа и муниципальное водоснабжение, и соответствовать соответствующим отраслевым стандартам.
Трубы какой спецификации может производить трубосварочная линия SSAW?
Он может производить полную серию спиральношовных труб большого диаметра от Φ219 мм до Φ3000 мм, охватывая все спецификации, от муниципальных труб малого диаметра до труб для транспортировки нефти и газа и свайных труб сверхбольшого диаметра.
