ЛИНИЯ ПО ПРОИЗВОДСТВУ ДВУТАРОВ МЕТОДОМ ВЫСОКОЧАСТОТНОЙ СВАРКИ
Линия по производству двутаров методом высокочастотной сварки, выпускаемая нашей компанией, представляет собой специальную автоматическую производственную линию, в которой используется технология высокочастотной сварки для соединения стержней и фланцев в двутары. Она позволяет производить двутавровые балки полного ассортимента с такими преимуществами, как высокая скорость, высокая точность и небольшая зона термического влияния, и широко используется в конструкциях высотных зданий, зданиях с большим пролетом, промышленных зданиях, мостостроении, проектах метро и железных дорог, портах, доках и плотинах, проектах укрепления и реконструкции, энергетических и телекоммуникационных опорах, а также в других областях.
Видео работы оборудования
Модельный ряд
| № | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| Модель | H100 | H250 | H500 | H600 | H800 |
| Высота стенки H (мм) | 60-100 | 100-250 | 150-500 | 150-600 | 200-800 |
| Ширина полки B (мм) | 50-75 | 50-150 | 75-250 | 75-300 | 100-400 |
| Толщина стенки tw (мм) | 2.0-3.0 | 2.5-4.5 | 3.0-6.0 | 3.0-10.0 | 3.0-12.0 |
| Толщина полки tf (мм) | 2.3-4.0 | 3.0-6.0 | 3.0-9.0 | 1.5-14.0 | 4.5-16.0 |
| Длина (м) | 6-15 | 6-15 | 6-15 | 6-156-15 | 6-15 |
| Масса рулона (т) | 3 | 6 | 10 | 12 | 15 |
| Скорость производства (м/мин) | 20-45 | 15-40 | 8-35 | 8-30 | 8-30 |
| Суммарная мощность (кВт) | 1200 | 1500 | 2800 | 3200 | 3600 |
| Площадь цеха (м²) | 120X16 | 150X18 | 180X24 | 180X24 | 180X24 |
Особенности
- Быстрая скорость, высокая эффективность
- Небольшая зона термического воздействия, небольшая деформация.
- Различные виды материалов можно сваривать вместе.
- Он может реализовать состояние контроля микронапряжения
- Высокая точность продукта
- Высокая производительность секции
- Мы можем изготовить нестандартную продукцию в соответствии с указанными пользователями спецификациями.
- Эта производственная линия применяется для использования легких стальных конструкций.

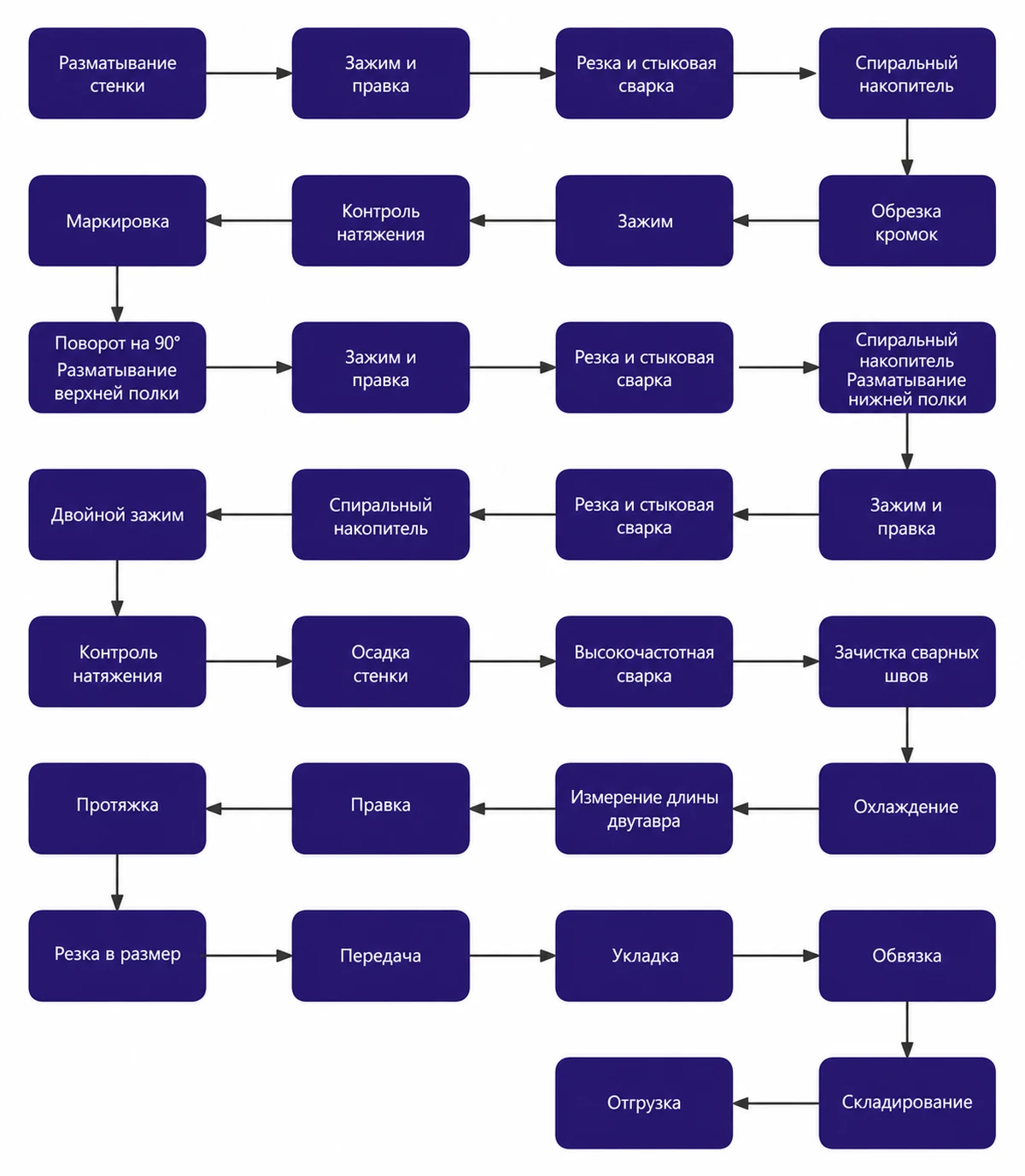

Технологический процесс
Ключевые преимущества
- Эффективное производство, высокая скорость: Технология высокочастотной сварки отличается высокой скоростью формовки и высокой эффективностью производственной линии, что значительно увеличивает производственную мощность.
- Отличное качество сварки: Малая зона термического влияния, малая деформация, высокая прочность сварного шва и стабильные механические свойства изделий.
- Ведущий контроль точности: Может осуществлять контроль микронатяжения с высокой точностью размеров продукта и отличными характеристиками секций.
- Сильная адаптируемость материала: Поддержка комбинации сварки различных материалов, адаптируясь к множеству стальных материалов.
- Сильная возможность настройки: Может производить нестандартную продукцию в соответствии с установленными пользователем стандартами, удовлетворяя индивидуальные потребности.
- Высокая автоматизация: Полностью автоматическая работа всего процесса, меньше ручного вмешательства, снижение трудозатрат.

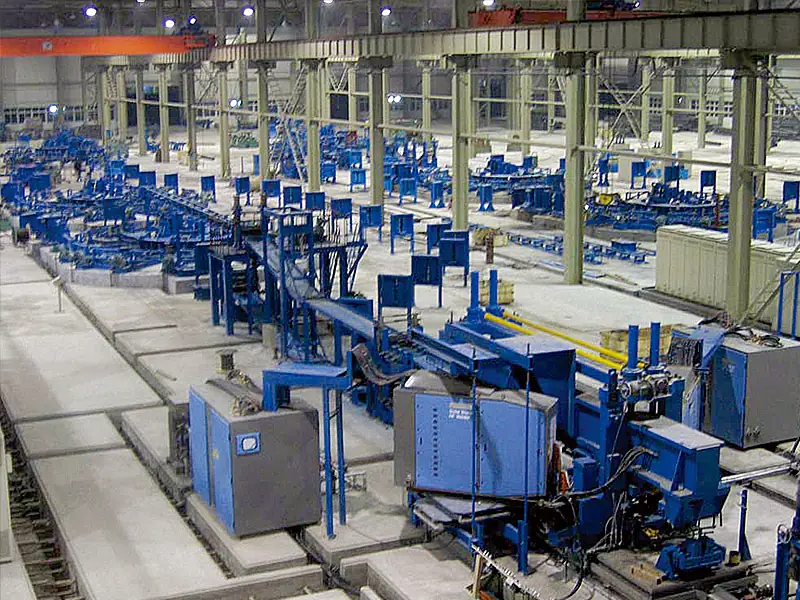

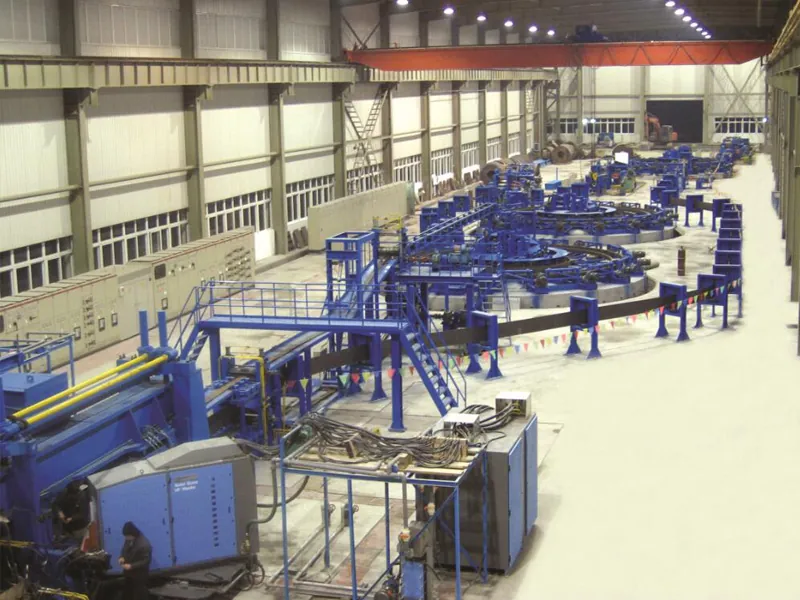

Планировка линии
Часто задаваемые вопросы
Какие характеристики двутавров может производить линия по производству двутавров с высокочастотной сваркой?
Он может производить полную серию двутавров от H100 до H800, охватывая все спецификации с высотой стенки 60-800 мм и шириной полки 50-400 мм и поддерживает нестандартную настройку.
Можно ли изготовить нестандартные двутавры?
Да, нестандартная продукция может производиться в соответствии с установленными пользователем стандартами, гибко адаптируясь к индивидуальным требованиям различных проектов.
Для каких сценариев подходят двутавры с высокочастотной сваркой?
Подходит для легких стальных конструкций, широко используется в легких стальных виллах, сборных зданиях, мастерских стальных конструкций, мостах и других областях, особенно подходит для производства тонкостенных двутавров.
