ЛИНИЯ ПРОИЗВОДСТВА ТРУБ ERW
Наша трубосварочная линия ERW (электросварка сопротивлением) представляет собой полностью автоматизированную производственную линию для изготовления высокоточных прямошовных сварных труб. Она перерабатывает разрезанные стальные полосы в круглые и квадратные/прямоугольные трубы с помощью передовой технологии профилирования и высокочастотной сварки. Полностью автоматическая линия по производству высокочастотных прямошовных труб FFX и многофункциональная линия для производства квадратных и прямоугольных труб от 250F до 500F, производимые нашей компанией, занимают передовые позиции в отрасли.
Видео работы оборудования
Модельный ряд
| № | Модель | Диаметр трубы (мм) | Скорость формования (м/мин) | Толщина (мм) | Масса рулона (т) | Установленная мощность (кВт) | Площадь участка (м²) |
|---|---|---|---|---|---|---|---|
| 1 | ERW32 | Φ10-Φ32 | 100-150 | 0.5-3.0 | 2 | ～400 | 3.5x60 |
| 2 | ERW50 | Φ20-Φ50 | 90-140 | 1.0-3.0 | 2.5 | ～450 | 4x70 |
| 3 | ERW76 | Φ42-Φ76 | 80-120 | 1.0-3.75 | 3 | ～600 | 4.5x80 |
| 4 | ERW89 | Φ48-Φ89 | 70-110 | 1.5-4.0 | 3.5 | ～800 | 5x85 |
| 5 | ERW114 | Φ50-Φ114 | 60-100 | 3-5 | 5 | ～1100 | 8x100 |
| 6 | ERW165 | Φ60-Φ165 | 50-80 | 3-6 | 10 | ～1600 | 10x120 |
| 7 | ERW219 | Φ114-Φ219 | 40-60 | 4-8 | 15 | ～1800 | 15x150 |
| 8 | ERW273 | Φ165-Φ273 | 10-30 | 4-12.7 | 20 | ～3000 | 18x200 |
| 9 | ERW325 | Φ165-Φ325 | 8-25 | 4-14 | 25 | ～3500 | 20x220 |
| 10 | ERW426 | Φ219-Φ426 | 8-20 | 4-16 | 30 | ～4000 | 20x240 |
| 11 | ERW508 | Φ219-Φ508 | 8-20 | 4-20 | 30 | ～4500 | 21x260 |
| 12 | ERW610 | Φ219-Φ610 | 8-20 | 4-22 | 30 | ～5000 | 24x280 |
| 13 | ERW630 | Φ273-Φ630 | 6-20 | 6-25.4 | 30 | ～5500 | 24x300 |
| 14 | ERW660 | Φ273-Φ660 | 6-20 | 6-25.4 | 30 | ～6000 | 24x300 |

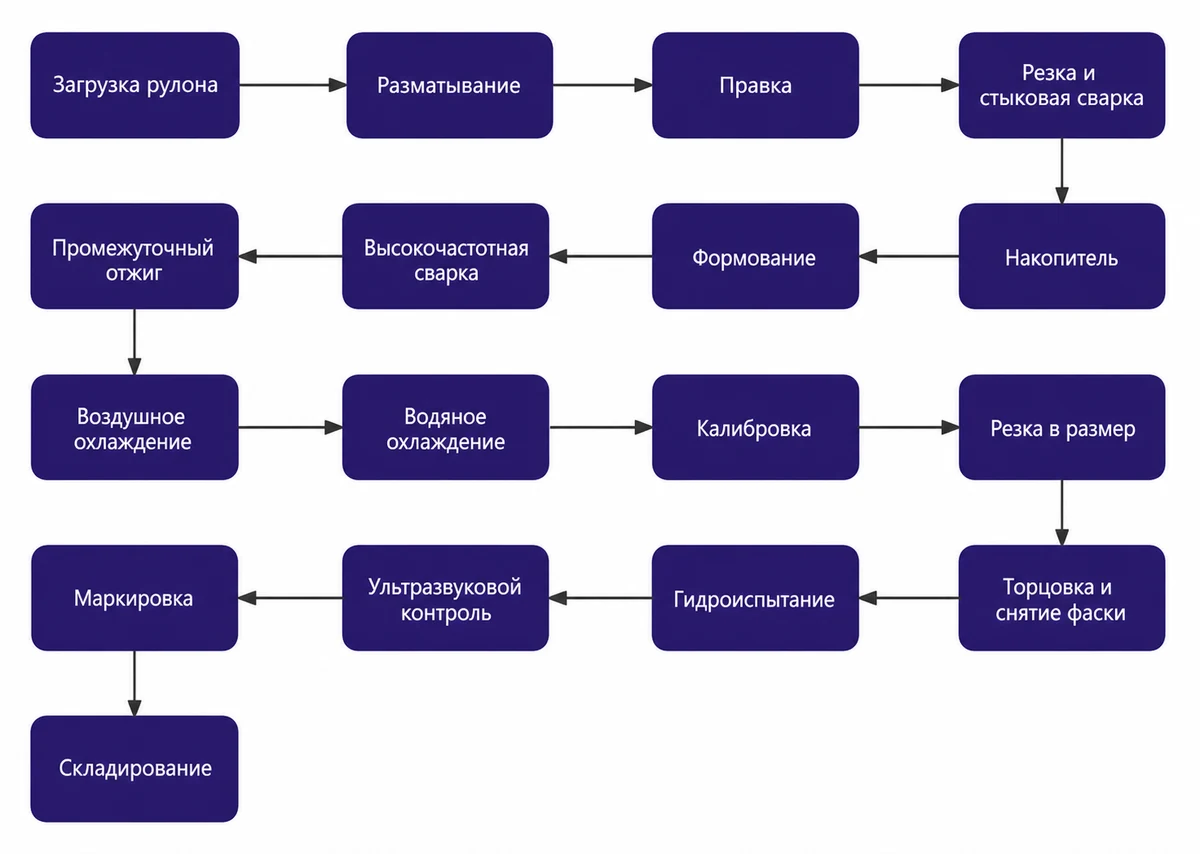

Технологический процесс
Ключевые преимущества
- ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРОИЗВОДСТВА: Скорость формовки варьируется от 6-150 м/мин, при этом рулон весит до 30 тонн, что позволяет минимизировать время замены рулона.
- Широкий ассортимент продукции: Охватывает диаметры труб от φ10 мм до φ660 мм и толщину от 0.5 мм до 25.4 мм, поддерживая как круглые, так и квадратные/прямоугольные трубы.
- Превосходное качество сварки: Высокочастотная сварка обеспечивает гладкий и прочный сварной шов, а промежуточный отжиг и испытание UT гарантируют структурную целостность.
- Полная автоматизация: Интегрированная система управления обеспечивает автоматическую работу от загрузки рулона до хранения готовых труб, что снижает трудозатраты.
- Стабильное и долговечное оборудование: Прочная конструкция рамы и высококачественные детали качения обеспечивают длительный срок службы и низкие требования к техническому обслуживанию.

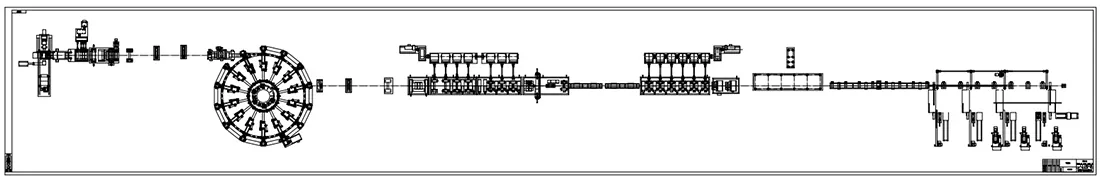

Планировка линии
Часто задаваемые вопросы
Каковы области применения продукции?
Наши трубы ERW широко используются во многих отраслях, включая строительство, энергетику и коммунальное хозяйство, транспорт и инфраструктуру и т. д.
Как проверяется качество сварного шва?
Мы используем два ключевых метода тестирования: · Гидростатические испытания: Применяет внутреннее давление для проверки на наличие утечек или деформации · Тестирование UT : Ультразвуковой контроль выявляет внутренние дефекты, такие как трещины, включения или непровары в сварном шве.
Сколько времени занимает переключение между трубами разных размеров?
Время зависит от модели, обычно 2–4 часов для настройки стандартного размера. Наша конструкция быстросменных валков и модульная структура помогают минимизировать необходимое время.
Что такое трубосварочная линия ERW?
ERW Pipe Mill означает трубосварочную линию для производства электросварных труб сопротивлением. Это специальная производственная линия, которая формирует стальные полосы или рулоны в круглые трубы и сваривает их высокочастотной электросваркой. В основном она используется для производства высококачественных прямошовных стальных труб для промышленного, строительного, автомобильного и энергетического применения.
