ЛИНИЯ ПРОИЗВОДСТВА КВАДРАТНЫХ И ПРЯМОУГОЛЬНЫХ ТРУБ
Линия для производства труб прямоугольного и квадратного сечения представляет собой высокоэффективную производственную линию, которая формует стальные полосы непосредственно в квадратные/прямоугольные трубы методом холодной профилировки, минуя традиционный этап предварительного формования круглой трубы. Благодаря высокоточным валковым системам и автоматическим системам регулировки обеспечивается быстрая переналадка на различные типоразмеры квадратных и прямоугольных труб. Линия охватывает широкий размерный ряд продукции — от 30×30 мм до 500×500 мм с толщиной стенки от 1,0 до 25,4 мм, и находит широкое применение в металлоконструкциях, строительстве, машиностроении и других отраслях. Наши модели отличаются высокой степенью автоматизации, гибкостью, снижением отходов материала (экономия до 4%) и низкими эксплуатационными затратами на валки, что позволяет эффективно работать в условиях многономенклатурного, мелкосерийного и крупносерийного непрерывного производства. Оборудование идеально подходит для выпуска высокопрочных конструкционных труб больших габаритов (до 500×500 мм).
Видео работы оборудования
Модельный ряд
| № | Модель | Квадрат, мин. (мм) | Квадрат, макс. (мм) | Прямоугольник, мин. (мм) | Прямоугольник, макс. (мм) | Толщина, мин. (мм) | Толщина, макс. (мм) |
|---|---|---|---|---|---|---|---|
| 1 | QZDF30-100 | 30X30 | 100X100 | 40X20 | 120X80 | 1.0 | 5.0 |
| 2 | QZDF50-120 | 50X50 | 120X120 | 50X30 | 160X80 | 1.0 | 6.5 |
| 3 | QZDF60-150 | 60X60 | 150X150 | 80X40 | 200X100 | 3.0 | 8.0 |
| 4 | QZDF80-200 | 80X80 | 200X200 | 120X40 | 280X120 | 3.0 | 12.7 |
| 5 | QZDF120-300 | 120X120 | 300X300 | 150X100 | 400X200 | 4.0 | 16.0 |
| 6 | QZDF150-400 | 150X150 | 400X400 | 120X180 | 300X500 | 6.0 | 20.0 |
| 7 | QZDF200-500 | 200X200 | 500X500 | 200X300 | 400X600 | 8.0 | 25.4 |

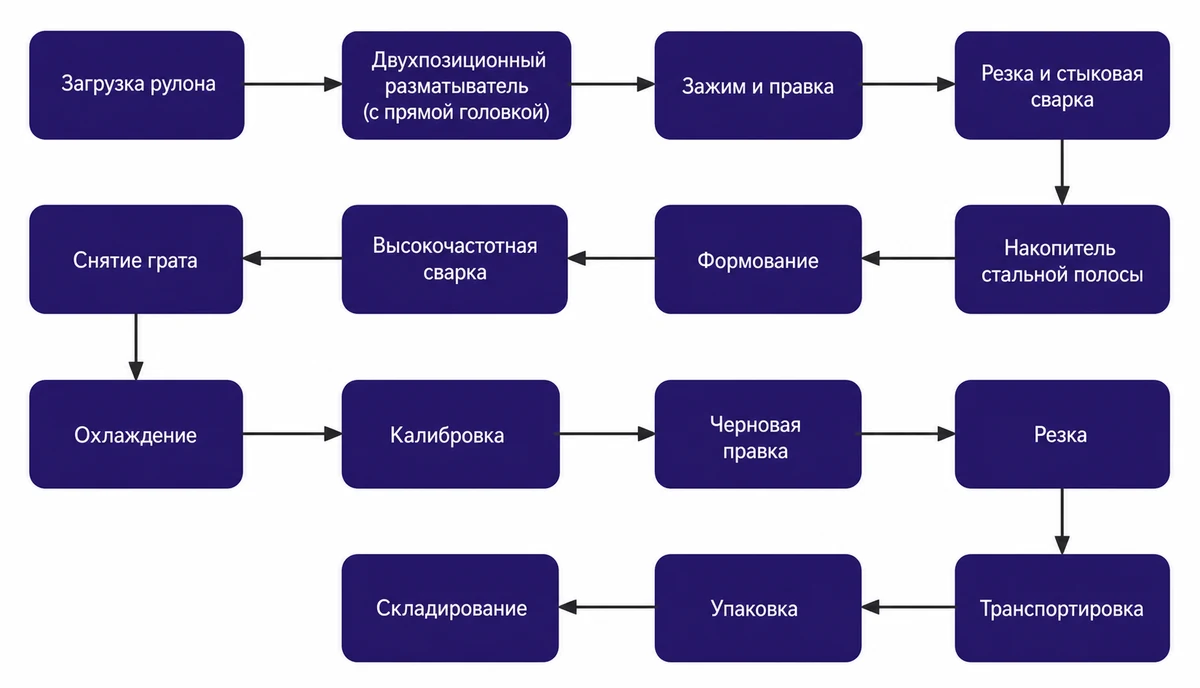

Технологический процесс
Ключевые преимущества
- Низкое энергопотребление: Общая установленная мощность примерно на 40% меньше, чем у обычных формовочных станов.
- Полная автоматизация: Полностью автоматизированная работа всей линии, снижающая трудозатраты
- Автоматическая регулировка: Каждая производственная спецификация автоматически корректируется и отображается на экране.
- Низкая стоимость пресс-формы: Сокращает инвестиции в пресс-формы примерно на 60%, снижая постоянные производственные затраты.
- Быстрая смена: Всего 10–15 минут для изменения характеристик, замена пресс-формы не требуется.

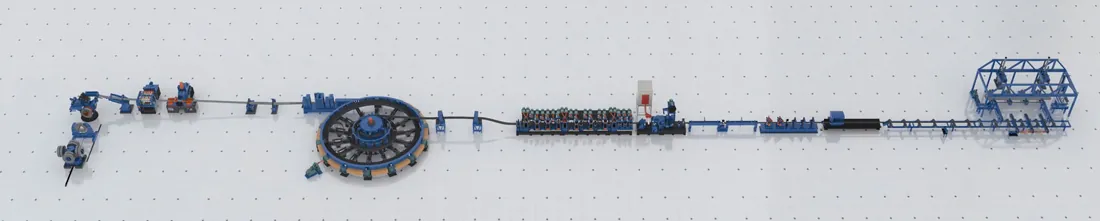

Планировка линии
Часто задаваемые вопросы
Каковы преимущества трубосварочной линии для производства труб прямого квадратного сечения по сравнению с традиционным процессом производства труб круглого сечения?
Не требуется вторичная холодная гибка, что повышает эффективность производства более чем на 30%; отсутствие замены пресс-формы, что сокращает время переналадки с часов до 10–15 минут; более равномерные угловые дуги и более высокая точность размеров квадратных/прямоугольных труб; установленная мощность уменьшена на 40% при меньшем энергопотреблении.
Есть ли разница в качестве сварного шва между квадратными/прямоугольными трубами прямой формовки и круглыми трубами?
Никакой разницы. Процесс прямого квадратного формования включает в себя прокатку после завершения высокочастотной сварки круглой трубы, при этом сварной шов уже отожжен и испытан. Процесс формовки меняет только форму поперечного сечения, не влияя на прочность или качество сварного шва.
Предоставляются ли услуги по установке, пуско-наладке и обучению после поставки оборудования?
Да. Мы направляем на объект профессиональных инженеров для завершения установки оборудования, пусконаладочных работ и пробного производства, а также проводим систематическое обучение операторов за дополнительную плату, чтобы обеспечить стабильную работу производственной линии и соответствие ожидаемой мощности.
